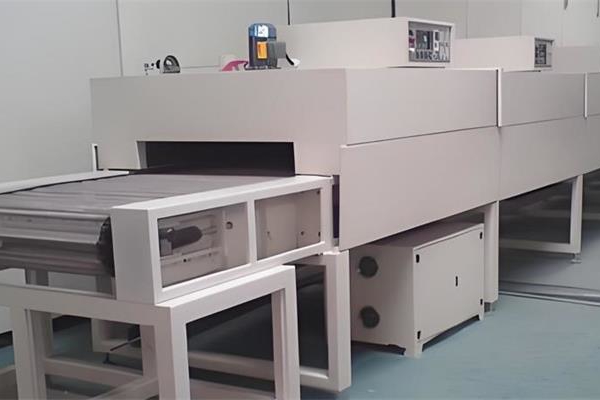

隧道烘干爐屬于直通式烘干室的一種工程化、模塊化形態，常稱為“隧道爐”“烘干隧道”。隧道烘干爐是一種連續式、通道型的熱處理烘干設備，外形像一條“隧道”，工件由一端連續送入，經過預熱、恒溫烘干、冷卻等區段，從另一端送出，實現高效、穩定的干燥或固化。

隧道烘干爐結構特點

結構組成：

• 封閉隧道腔體（保溫外殼 + 爐襯）；
• 輸送系統：懸掛鏈、網帶、輥道、臺車等；
• 熱風系統：循環風機 + 加熱器 + 送/回風管路 + 均流板；
• 溫控與電控：分區控溫、PLC/觸摸屏、安全聯鎖。

工作流程：

• 工件從入口進入；
• 在隧道內依次經過升溫區 → 保溫/恒溫帶 → 降溫區；
• 完成工藝要求后從出口輸出，進入下道工序。

功能與作用

• 去除水分/溶劑  ---  如：清洗后零件、濕涂膜、浸漬材料的干燥，使含水量或含溶劑量降至工藝要求。
• 促進涂層固化  ---  油漆、粉末涂料、電泳層等在設定溫度與時間下發生交聯反應，形成穩定漆膜。
• 預熱、后處理或老化  ---  對某些材料進行預熱以降低應力；或?qū)Τ善愤M(jìn)行一定時間的恒溫老化，改善性能一致性。
• 連續化、規?；a(chǎn)  ---  替代間歇式烘箱，配合流水線實現不停機連續作業，操作方便、運行平穩、且提升效率產能。

隧道烘干爐的應用要點

1. 工藝匹配要點

溫度曲線要與物料特性匹配

• 根據材料耐熱性、涂層固化窗口，劃分預熱段、恒溫段、降溫段；
• 常用溫度范圍約 80～300℃，超高溫工況需特種耐熱材料和保溫結構。

線速度與烘干時間匹配

• 由“烘干時間 = 隧道有效長度 ÷ 線速度”反算線速度，確保工件在恒溫區停留足夠時間。

氣氛環境控制

• 普通熱風烘干：以空氣為介質；
• 對易燃溶劑或需惰性環境，可改為氮氣/燃?xì)馊紵龔U氣循環利用等，并配防爆、氧含量監測。

2. 結構與熱工要點

保溫與節能

• 爐體應有足夠厚度的保溫層，外表面溫度盡量接近室溫，減少熱損失和運行成本。

氣流組織

• 熱風應垂直或平行穿過工件表面，減少“死角”；
• 回風、排風位置避開進風口，避免短路，提高熱效率。

輸送與防卡阻

• 輸送系統與隧道寬度、高度、轉彎半徑協調，避免工件擺動、擦碰爐壁；
• 高溫段注意鏈條/導軌熱膨脹，留足補償和檢修空間。

3. 安全與環保要點

防火防爆

• 對含溶劑或 VOC 的烘干，應設廢氣收集 + 焚燒/吸附處理；
• 電氣、燃燒系統需有超溫、缺氧、熄火、泄漏報警和聯鎖停機。

人員與設備安全

• 爐體高溫區設明顯警示，爐門與運動部件設聯鎖保護；
• 定期點檢風機、加熱器、保溫層狀態，防止老化失效引發事故。
